여객기 창문은 대개 모서리가 둥글게 처리돼 있습니다. 보기 좋은 모양이기도 하지만, 압력을 반복해서 받는 동체에서 응력 집중을 줄이는 역할이 중요합니다. 다만 코멧 사고를 승객용 네모 창문 하나의 문제로 요약하면, 다른 개구부와 제작 방식, 피로 시험이 드러낸 교훈을 놓치게 됩니다.
순항 고도의 여객기는 객실을 바깥보다 높은 압력으로 유지합니다. 보통 해수면의 1기압을 그대로 유지하는 것은 아닙니다. 안팎의 압력 차이는 동체를 반복해서 부풀리고, 구멍과 이음부 주변의 응력 집중은 피로 균열의 출발점이 될 수 있습니다. 모서리를 둥글게 만드는 것은 이를 줄이는 설계 수단입니다.
| 비교 항목 | 직사각형 창문 (초기 코멧-1 설계) | 타원형/둥근 모서리 창문 (현대 여객기) |
|---|---|---|
| 응력(Stress)의 흐름 | 모서리 90° 각진 부위로 힘이 꺾이며 극단적 집중 | 곡면을 따라 동체 표면 전체로 부드럽게 분산 |
| 최대 국부 응력 크기 | 동체 평균 응력의 3배 ~ 5배 이상 급증 | 응력 집중 계수가 1에 가깝게 낮아져 과부하 방지 |
| 반복 여압 사이클 수명 | 1,000~3,000회 비행 후 금속 피로 미세 균열 발생 | 수만 회 이상의 이착륙 사이클 동안 피로 파괴 억제 |
| 대표 역사적 사건 | 1954년 코멧 엘바섬/나폴리 공중 분해 사고 | 코멧-4 개선형 및 보잉 707 이후 전 세계 표준화 |
드 하빌랜드 코멧: 제트 시대의 서막과 의문의 연쇄 공중 분해

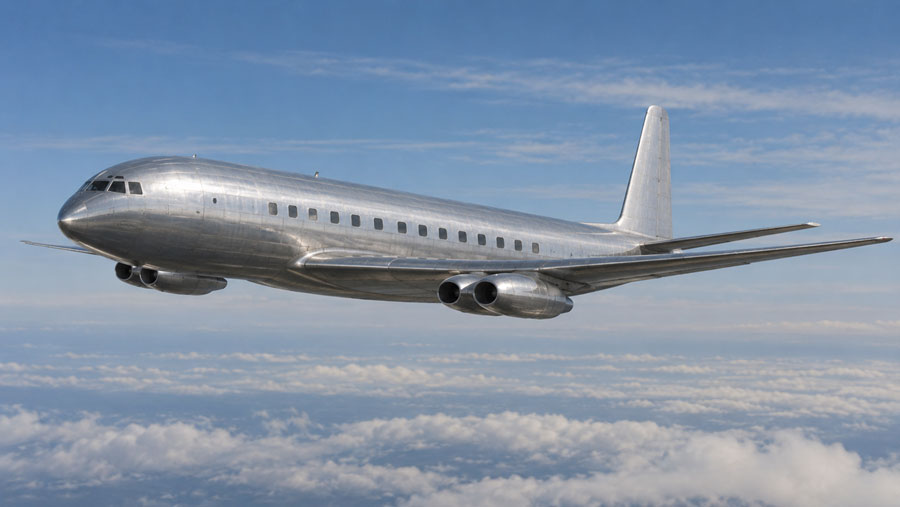

제2차 세계대전 직후인 1952년, 영국은 세계 최초의 상용 제트 여객기인 드 하빌랜드 코멧(Comet-1)을 취항시키며 세계 항공계를 열광시켰습니다. 프로펠러기보다 두 배나 빠르고 소음이 적었으며, 대기 저항을 줄이고 난기류를 피하기 위해 당시로서는 상상도 못 했던 고도 11,000m(36,000피트)의 성층권을 비행했습니다.
이 높은 고도에서는 기압이 지상의 4분의 1 이하로 떨어지고 산소가 희박합니다. 따라서 코멧은 승객들이 숨을 쉴 수 있도록 엔진 압축기로 공기를 불어넣어 객실 압력을 지상 수준으로 유지하는 최첨단 '여압 객실(Pressurized Cabin)'을 도입했습니다. 그러나 취항 2년 만인 1954년 1월, 이탈리아 엘바섬 상공에서 비행 중이던 BOAC 781편 코멧 여객기가 아무런 예고도 없이 공중에서 폭발하듯 산산조각 나 지중해로 추락했습니다. 이어 4월에는 나폴리 상공에서 또 다른 코멧기가 동일하게 공중 분해되었습니다. 전 세계 제트기의 운항이 즉각 전면 중단되었습니다.
수조 가압 시험: 풍선처럼 부풀었다 줄어드는 금속의 피로

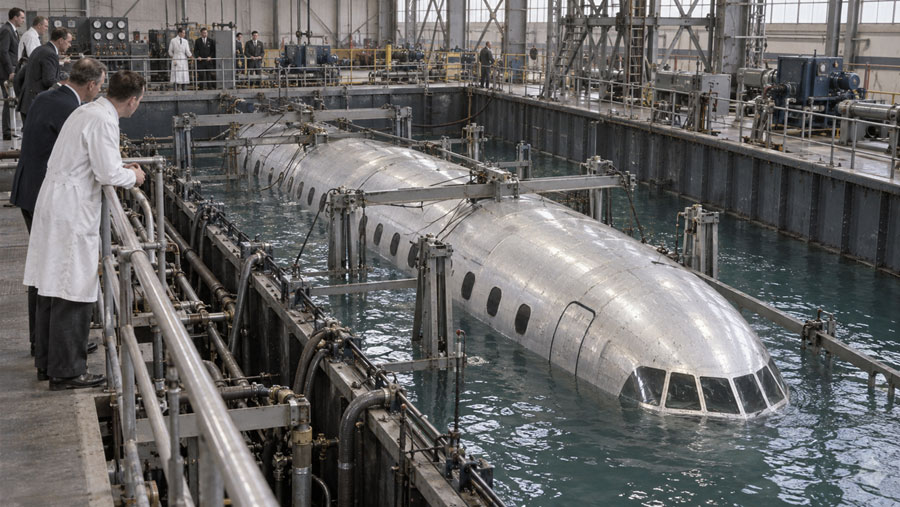

영국 왕립항공연구소(RAE)의 아놀드 홀(Arnold Hall) 경은 사고 원인을 밝히기 위해 지중해 바닥에서 수거한 수천 조각의 잔해를 퍼즐처럼 맞추는 한편, 실제 코멧 여객기 동체 한 대를 통째로 집어넣을 수 있는 거대한 수조(Water Tank) 시험 시설을 건설했습니다. 공기로 압력을 가하면 파괴 시 폭발 위험이 너무 컸기 때문에 비압축성 유체인 물을 채워 시험한 것입니다.
비행기는 이륙하여 상승할 때마다 객실 내부 압력이 외부보다 약 0.5기압(8.25 psi) 높아져 풍선처럼 바깥으로 팽창합니다. 착륙하면 압력이 빠져나가며 원래대로 줄어듭니다. 연구진은 수조 안에서 물을 채우고 빼며 비행 사이클을 24시간 연속으로 모의했습니다.
단 한 번의 가압 시험에서는 코멧의 알루미늄 두랄루민 동체가 기준 강도의 두 배 이상을 거뜬히 버텼습니다. 그러나 약 1,800시간의 누적 비행 사이클에 도달하자, 갑자기 동체 외피가 굉음과 함께 찢겨 나갔습니다. 철사를 한 번 구부리면 부러지지 않지만 수십 번 반복해서 앞뒤로 꺾으면 힘없이 끊어지듯이, 반복되는 팽창과 수축이 금속 격자에 미세 균열을 축적하는 '금속 피로(Metal Fatigue)'의 잔인한 실체가 드러난 순간이었습니다.
응력 집중: 왜 사각형 모서리에서 균열이 시작되었는가?

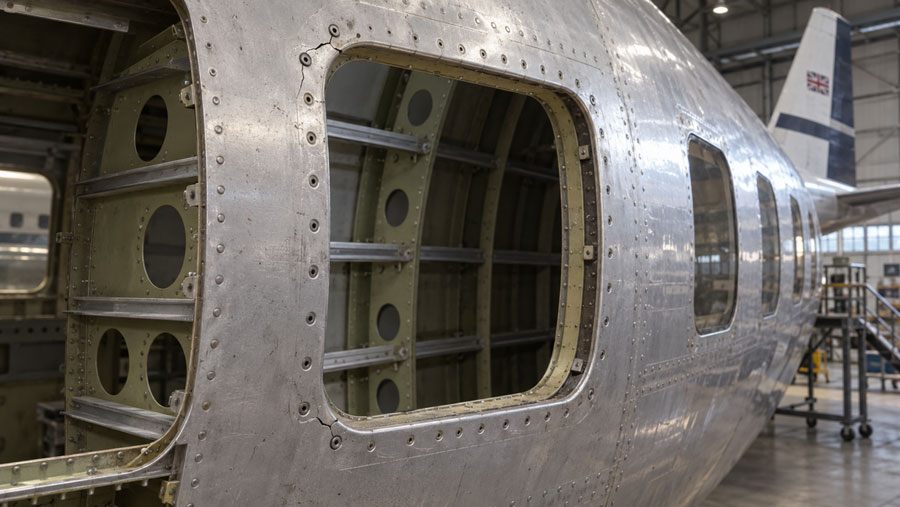

파괴가 시작된 지점은 넓은 동체 판판한 곳이 아니었습니다. 바로 직사각형 개구부의 각진 모서리였습니다.
유체역학에서 물이 흐르듯, 외피가 받는 인장력(응력) 역시 금속판을 따라 고르게 흘러갑니다. 하지만 창문이나 안테나 구멍을 뚫어놓으면 응력의 흐름선은 구멍을 피해 가장자리로 우회해야 합니다. 이때 모서리가 90도로 꺾여 있으면 응력의 흐름선이 한 점으로 급격하게 병목 현상을 일으키며 좁아집니다.

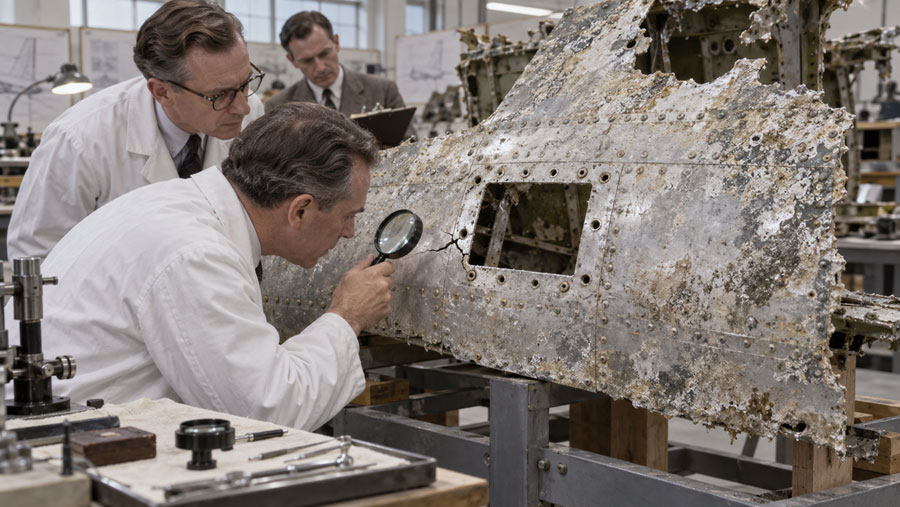

재료역학에서 원형 구멍의 응력 집중 계수(Kt)는 약 3이지만, 모서리 반경이 아주 작은 직사각형 개구부에서는 모서리 끝단의 응력이 평균 응력의 5배에서 10배 이상까지 치솟습니다. 엘바섬 사고기의 인양된 잔해를 현미경으로 정밀 분석한 결과, 천장 방향탐지기(ADF)의 사각형 안테나 창 모서리와 리벳 구멍에서 시작된 미세 균열이 확인되었습니다. 수백 번의 비행 동안 자라난 균열이 마침내 한계점에 도달하자, 마치 바늘로 찌른 풍선이 터지듯 시속 800km 상공에서 객실 전체가 폭발적 감압을 일으키며 찢겨나갔던 것입니다.
타원형 창문: 곡선이 만들어낸 분산의 미학
코멧 참사의 조사 결과는 전 세계 항공기 설계 규정을 뿌리째 바꾸어 놓았습니다. 1958년 등장한 개선형 코멧-4와 미국의 보잉 707, DC-8 등 이후 제작된 모든 제트 여객기는 창문과 출입구의 직각 모서리를 완전히 추방했습니다.
모서리를 둥글게 깎아낸 타원형이나 둥근 사각형(Squircle) 창문은 다음과 같은 역학적 이점을 제공합니다.
- 응력의 완만한 우회: 힘의 흐름선이 날카로운 꺾임 없이 곡면을 따라 부드럽게 미끄러지듯 우회하여 국부적인 응력 집중을 최소화합니다.
- 하중의 균등 분산: 압력이 특정 모서리 한 점에 모이지 않고 창문 둘레 전체로 골고루 분산됩니다.
- 미세 균열 방지: 수만 번의 여압과 감압 사이클이 반복되어도 특정 지점의 금속 피로 한도를 넘지 않아 동체의 수명을 획기적으로 연장합니다.
오늘날 여객기 창문에 적용된 과학은 둥근 형태에만 그치지 않습니다. 현대 항공기 창문은 3중 아크릴 구조로 되어 있으며, 가운데 창문 아래에는 작은 '숨구멍(Bleed Hole)'이 뚫려 있어 객실 내부의 기압을 가장 바깥쪽 두꺼운 외벽 창문이 온전히 버텨내도록 정밀하게 압력을 조절합니다.
우리가 비행기 좌석에 앉아 무심코 바라보는 작고 둥근 창문. 그 부드러운 곡선은 단순한 디자인이 아니라, 고고도 여압이라는 새로운 비행 환경을 개척하며 뼈아픈 희생을 치러야 했던 항공 개척자들의 눈물과 응력 집중이라는 물리학의 한계를 극복해 낸 인류 공학의 위대한 안전장치입니다.
자료 근거
- 영국 왕립항공연구소(RAE, 1954) — 『Report of the Court of Inquiry into the Accidents to Comet Aircraft G-ALYP and G-ALYY』: 엘바섬·나폴리 코멧 추락 사고 조사 보고서 및 전신 수조 피로 시험(Water Tank Test) 1차 사료.
- 미국 연방항공청(FAA) 항공 사고 아카이브 — 『Lessons Learned from Civil Aviation Accidents: de Havilland Comet 1』: 가압 동체의 금속 피로(Metal Fatigue) 및 ADF 안테나 사각 개구부 응력 집중 분석.
- 영국 항공연구위원회(ARC, R&M No. 3248) — 『Fatigue and Crack Propagation in Comet Fuselages』: 창문 및 출입구 모서리 리벳 구멍 균열 성장률 정밀 계측 사료.
- MIT OpenCourseWare (Materials Science & Engineering) — 『Failure Analysis: Stress Concentration and Notch Effects (Lecture Notes)』: 개구부 형상에 따른 응력 집중 계수(Kt) 역학 이론.
- Petroski, Henry (1994) 『Design Paradigms: Case Histories of Error and Judgment in Engineering』 — Cambridge University Press: 코멧 여객기 참사와 현대 항공 안전 설계 패러다임 전환사.
