에어컨을 켜면 실내기에서는 찬바람, 실외기에서는 뜨거운 바람이 나옵니다. 기계가 차가움을 새로 만들어낸다기보다 냉매를 순환시키며 열의 출입 장소를 바꾸는 것입니다. 증발할 때 열을 받아들이고 응축할 때 열을 내보내는 과정을 연결하면 두 장치의 역할이 보입니다.

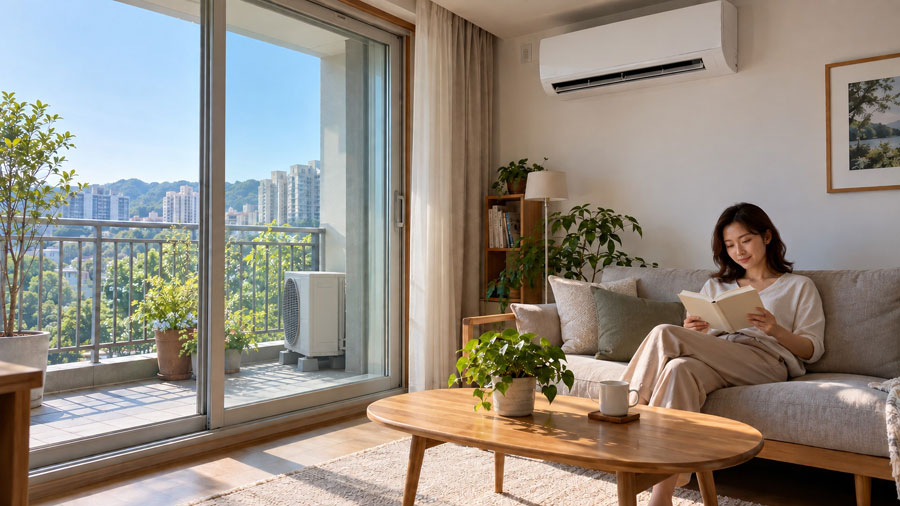

에어컨은 열역학 제2법칙을 거스르지 않습니다. 전기 에너지를 써서 실내의 열을 바깥으로 옮깁니다. 실외기가 내보내는 열은 실내에서 가져온 열에 압축기 등에 공급된 일이 더해진 것입니다. 실내기와 실외기를 같은 방에 두면 방 전체가 시원해지지 않는 이유도 여기에 있습니다.
| 냉동 사이클 단계 | 담당 장치 및 위치 | 냉매의 상태 변화 (상전이) | 열역학적 에너지 이동 |
|---|---|---|---|
| 1. 증발 (Evaporation) | 실내기 증발기 (Evaporator) | 저압 저온 액체 arrow 저압 저온 기체 | 실내 열 흡수 (QC): 방 안 공기 냉각 및 제습 |
| 2. 압축 (Compression) | 실외기 압축기 (Compressor) | 저압 저온 기체 arrow 고압 초고온 기체 | 외부 전기 일 투입 (W): 냉매 온도 급상승 (약 70~80°C) |
| 3. 응축 (Condensation) | 실외기 응축기 (Condenser) | 고압 고온 기체 arrow 고압 중온 액체 | 실외 열 방출 (QH = QC + W): 대기로 열풍 배출 |
| 4. 팽창 (Expansion) | 배관/실외기 팽창밸브 (TXV / 모세관) | 고압 액체 arrow 저압 안개형 액체 | 단열 팽창: 압력 급락에 따른 냉매 비등점 급강하 |
실내기: 액체가 기체로 끓어오르며 열을 훔치다
에어컨의 마법은 배관 속을 끊임없이 순환하는 특수 화학물질인 냉매(Refrigerant)의 상태 변화(상전이, Phase Transition)에서 시작됩니다. 물을 끓이거나 손등에 소독용 에탄올을 바르면 증발하면서 주변의 열을 빼앗아 시원해지듯, 액체가 기체로 기화할 때는 막대한 잠열(Latent Heat)을 흡수합니다.
실내기 내부에는 얇은 알루미늄 핀이 촘촘히 박힌 구리관 열교환기, 즉 증발기(Evaporator)가 들어 있습니다. 팽창밸브를 거쳐 압력이 뚝 떨어진 냉매는 약 2~5°C 수준의 차가운 액체 상태로 증발기 속을 흐릅니다. 실내기 송풍 팬이 28°C의 덥고 습한 방 안 공기를 빨아들여 차가운 증발기 표면을 스치게 하면, 공기의 열에너지가 차가운 배관 속 냉매로 급격히 흡수됩니다.

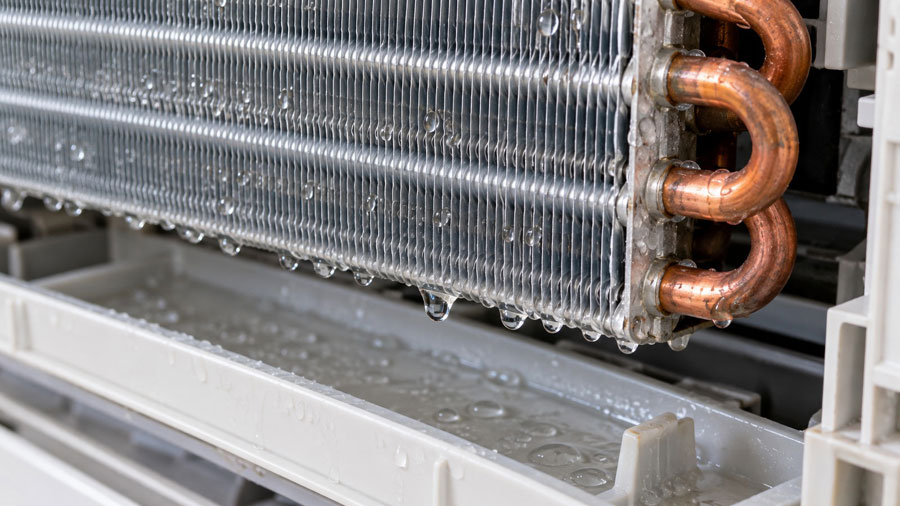

열을 빼앗긴 실내 공기는 12~15°C의 서늘한 바람이 되어 다시 거실로 뿜어져 나옵니다. 이때 공기 중의 수증기가 이슬점 이하로 냉각되어 증발기 표면에 송골송골 물방울로 맺히게 되는데, 이것이 바로 에어컨 배수관을 통해 밖으로 졸졸 흘러나오는 응축수(제습수)입니다. 배수관의 물은 냉매가 새어 나온 것이 아니라 방 안의 습기가 액화된 것입니다. 한편 실내의 열을 듬뿍 흡수한 냉매 액체는 배관 안에서 맹렬하게 끓어올라 기체로 변신한 뒤 실외기로 달려갑니다.
압축기: 열역학 제2법칙을 이기는 기계의 심장
자연계의 열은 언제나 뜨거운 곳에서 차가운 곳으로만 자발적으로 흐릅니다 (열역학 제2법칙 클라우지우스 서술). 한여름 외부 기온이 35°C인 폭염 속에서, 실내에서 가져온 10~20°C의 미지근한 냉매 기체를 그대로 밖으로 내보내면 열이 바깥 공기로 빠져나가지 못하고 거꾸로 실내로 쏟아져 들어오게 됩니다.
압축기는 외부에서 일을 공급받아 냉매의 압력과 온도를 높입니다. 법칙을 무력화하는 것이 아니라 그 법칙에 맞게 열을 옮길 조건을 만드는 장치입니다. 소비전력에서 압축기가 큰 비중을 차지하지만 기기와 운전 조건마다 비율은 다릅니다.
압축 뒤 냉매의 온도가 실외 공기보다 높아지면 실외 열교환기에서 열을 내보낼 수 있습니다. 구체적인 압력과 온도는 냉매 종류와 운전 조건에 따라 달라지므로 모든 장비가 20~30기압, 70~80°C에서 작동하는 것은 아닙니다.
실외기가 실내보다 훨씬 더 뜨거운 이유 (QH = QC + W)

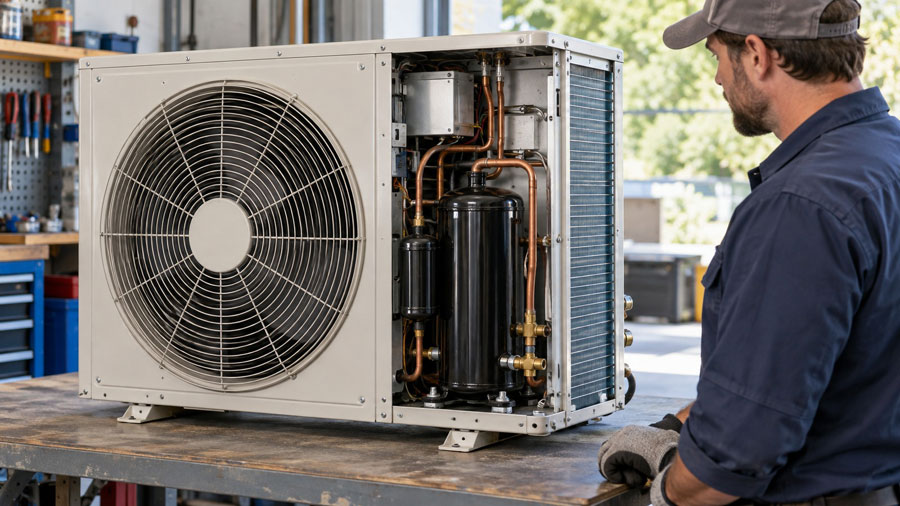

실외기 전면의 거대한 팬 뒤쪽에는 응축기(Condenser) 열교환기가 자리 잡고 있습니다. 80°C의 초고온 냉매 기체가 응축기 배관을 통과할 때, 강력한 대형 팬이 실외 공기를 불어넣어 배관을 식힙니다. 냉매는 머금고 있던 열을 공기 중으로 모조리 뿜어내며 다시 고압의 액체로 응축됩니다.
이때 실외기 밖으로 배출되는 총열량(QH)은 단순한 실내 열만이 아닙니다.
실외기 방출 열량 (QH) = 실내에서 훔친 열 (QC) + 압축기 모터가 한 전기 일 (W)
열역학 제1법칙(에너지 보존 법칙)에 의해, 에너지는 절대로 사라지지 않습니다. 만약 어떤 에어컨이 방 안에서 3.0 kW 분량의 열(QC)을 제거하고 있고, 이 압축기를 돌리기 위해 벽면 콘센트에서 1.0 kW의 전기(W)를 소모하고 있다면, 실외기 팬을 통해 밖으로 뿜어져 나가는 열풍의 총량은 두 값을 합친 약 4.0 kW (QH)에 달합니다. 실외기 앞이 실내에서 시원해진 정도보다 훨씬 더 무자비하게 뜨거운 이유가 바로 이 전기 모터의 일(W)이 순수한 열로 환원되어 더해졌기 때문입니다.
팽창밸브: 압력을 떨어뜨려 다시 차가워지는 순환
실외기에서 열을 밖으로 버리고 액체가 된 냉매는 아직 상온 수준의 고압 상태입니다. 이 액체를 다시 실내 증발기로 보내 차가운 에어컨 바람을 만들려면 온도를 얼음장처럼 낮춰야 합니다.
팽창밸브나 모세관을 통과한 냉매는 압력이 낮아지고 일부가 순간적으로 기화합니다. 이상적인 교축 과정은 대략 등엔탈피로 다룹니다. 이를 단순히 기체가 일을 하며 팽창하는 과정과 같다고 설명하면 압축기와 팽창 장치의 역할을 혼동하게 됩니다.
실외기 통풍이 막히면 전기요금이 폭탄이 되는 이유

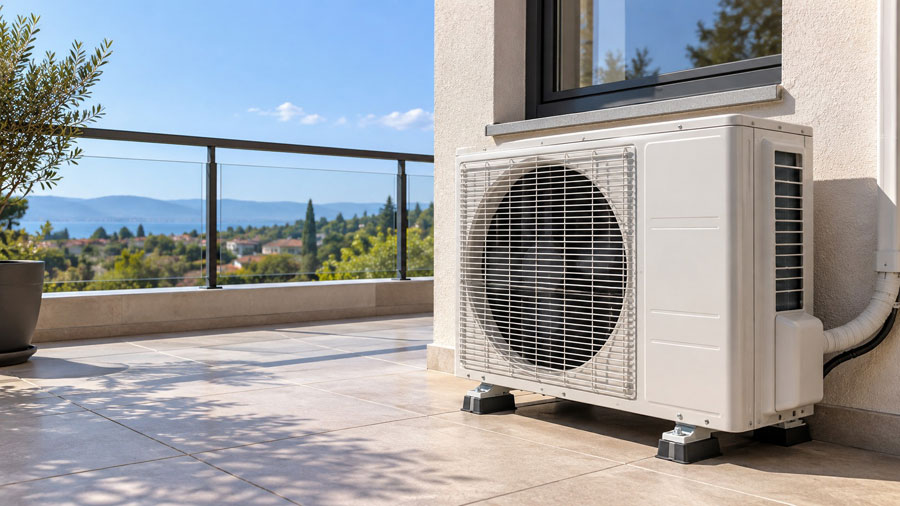

이 열펌프 순환 원리를 이해하면 실외기 관리의 중요성이 명확해집니다. 실외기실의 루버창이 닫혀 있거나 환기가 막혀 있으면, 실외기가 뿜어낸 열풍이 빠져나가지 못하고 다시 실외기로 빨려 들어갑니다.
실외기 주변이 과도하게 뜨겁거나 공기 흐름이 막히면 열을 버리기 어려워 냉방 성능이 떨어지고 소비전력이 늘 수 있습니다. 다만 특정 외기 온도 하나가 모든 기기의 고장 경계인 것은 아닙니다. 허용 운전 범위와 보호 제어도 장비마다 다릅니다.
거실을 채우는 시원한 바람은 허공에서 저절로 만들어진 선물이 아닙니다. 배관 속 냉매가 방 안의 열을 등에 업고 기화하여 실외기로 달려간 뒤, 압축기가 가한 전기의 힘을 더해 뜨거운 숨을 대기로 토해내는 치열한 열역학적 펌프질의 결과입니다. 실외기의 뜨거운 열풍은 우리가 누리는 시원함의 정직한 대가이자, 에너지는 형태만 바뀔 뿐 결코 사라지지 않는다는 우주 물리 법칙의 증명입니다.
자료 근거
- OpenStax, University Physics Volume 2, Refrigerators and Heat Pumps — 냉동기·열펌프의 일과 열수지, 성능계수.
