재진입 우주선 앞의 공기는 충격파를 지나며 크게 압축되고 가열됩니다. 뜨거워진 기체가 우주선으로 열을 전달하고, 빠른 귀환에서는 복사 가열도 중요해집니다. 압축과 마찰 가운데 하나만 고르는 문제가 아니라, 비행체의 운동 에너지가 어디서 어떤 경로로 열로 바뀌는지 따지는 문제입니다.
공기 분자가 미처 옆으로 비켜서지 못하고 좁은 틈새에 갇혀 찰나의 순간에 짓눌리면서, 우주선의 막대한 운동 에너지가 기체의 열에너지로 치환됩니다. 이 과정에서 캡슐 전면부의 공기 온도는 섭씨 5,000도에서 최고 10,000도 이상으로 치솟아 공기 분자가 쪼개지는 초고온 플라스마 상태가 만들어집니다.
| 물리 및 공학 단계 | 작동 환경 및 유체역학 상태 | 재진입 가열 방어에 미치는 핵심 영향 |
|---|---|---|
| 단열 압축과 보우 쇼크 | 마하 25 극초음속 전진 ➔ 압력 전달 한계로 기수 앞에 분리 충격파 형성 | 운동 에너지를 열로 전환, 공기 온도를 5,000~10,000℃까지 급상승 |
| 플라스마 이온화 방출 | 초고온에 의해 공기 중 질소·산소 분자 해리 및 전자 분리 발생 | 전자기파(빛) 방출로 불덩이 형성 및 무선 통신 두절(블랙아웃) 유발 |
| 뭉툭한 기수 공학 (Blunt Body) | 넓고 둥근 바닥 설계로 충격파를 차체 표면에서 수십 센티미터 격리 | 충격파와 유동을 조절해 선체 표면의 열부하를 줄이는 설계 |
| 삭마형 열차폐 (Ablation) | PICA 등 수지 복합재의 제어된 열분해, 탄화 및 표면 기화 반응 | 기화 잠열로 열을 흡수해 배출하고 다공성 탄화 단열층으로 내부 차단 |
마찰이 아닌 압축: 음속의 25배가 만드는 거대한 충격파
저궤도 귀환 속도는 대략 초속 7.8km입니다. 이때는 충격파와 점성, 화학 반응까지 고려해야 하지만 공기 저항이나 마찰의 물리가 사라지는 것은 아닙니다. 마하수도 현지의 음속에 따라 달라지므로 지상의 340m/s만으로 항상 고정할 수 없습니다.
공기 분자 사이에서 압력과 소리가 전달되는 속도는 음속(초속 약 340m)에 불과합니다. 우주선이 음속의 25배가 넘는 속도로 허공을 가르면, 전방에 대기하고 있던 공기 입자들은 우주선이 다가온다는 신호조차 받지 못한 채 미처 피할 시간도 없이 차체 전면에 그대로 갇혀 단번에 압축됩니다.
자전거 펌프로 공기를 빠르게 넣으면 펌프 바닥이 뜨거워지는 '단열 압축(Adiabatic Compression)' 현상과 동일한 원리입니다. 거대한 우주선의 밑바닥이 시간당 수백 톤의 공기를 순식간에 짓누르면, 압축된 기체의 압력과 밀도가 수십 배로 폭증하면서 기체 내부 에너지가 폭발해 섭씨 수천 도의 초고온으로 타오르게 됩니다.
불덩이 빛의 정체: 분자가 쪼개져 타오르는 플라스마 층
온도가 5,000℃를 넘어서면 공기는 더 이상 우리가 숨 쉬는 투명한 질소(N₂)와 산소(O₂) 기체 상태로 존재하지 못합니다. 분자를 결합하던 화학 결합이 완전히 끊어지며 원자로 해리되고, 원자핵에서 전자가 튕겨져 나가면서 양자화된 이온과 자유 전자가 뒤엉킨 플라스마(Plasma)로 상전이합니다.
들뜬 상태의 기체 입자들이 에너지를 떨어뜨리는 과정에서 강력한 파장의 전자기파, 즉 눈부신 가시광선과 자외선을 뿜어냅니다. 지상에서 우주선이 유성처럼 거대한 불덩이로 빛나 보이는 이유는 엔진에 불이 붙은 것이 아니라, 우주선 바로 앞의 짓눌린 공기 자체가 플라스마 형광등처럼 타오르기 때문입니다.
주변 플라스마는 전파의 전달을 방해해 통신 두절을 일으킬 수 있습니다. 하지만 모든 주파수를 완벽히 반사하는 막은 아닙니다. 전자 밀도, 전파 주파수와 통신 경로에 따라 영향이 달라집니다.
뾰족한 미사일 대신 뭉툭한 캡슐을 쓰는 항공역학의 반전
일반적인 상식으로는 공기를 덜 가르고 빠르게 통과하려면 앞이 날카로운 바늘 모양이어야 할 것 같지만, 모든 유인 우주선 캡슐(아폴로, 소유즈, 오리온, 크루 드래곤)의 밑바닥은 넓적하고 뭉툭한 프라이팬 형태로 제작됩니다.
1951년 미국 항공자문위원회(NACA, NASA의 전신)의 공학자 H. 줄리언 앨런(H. Julian Allen)은 극초음속 가열을 근본적으로 뒤집는 주목할 만한 '뭉툭한 기수 이론(Blunt Body Theory)'을 발견했습니다.
- 날카로운 기수의 비극: 기수가 뾰족하면 충격파가 차체 표면에 바짝 밀착하는 부착 충격파(Attached Shock)가 형성되어, 생성된 수천 도의 열기가 고스란히 좁은 기수 끝으로 전도되어 금속이 녹아내립니다.

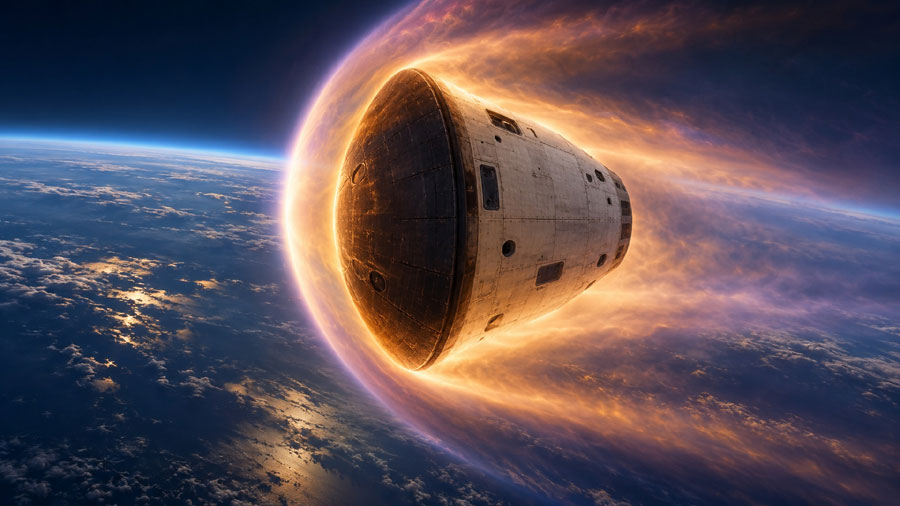

- 뭉툭한 기수의 기적: 반면 바닥이 뭉툭하면 밀려난 공기가 거대한 에어백을 형성하여, 충격파가 차체 표면에서 수십 센티미터 앞쪽으로 붕 떠서 밀려나는 '분리 충격파(Detached Bow Shock)'가 만들어집니다.
뭉툭한 앞면은 충격파를 선체에서 떨어뜨려 표면의 최대 열유속을 낮추는 데 도움이 됩니다. 모든 비행에서 열의 90%를 반드시 바깥으로 버린다는 고정 비율은 아닙니다. 형상과 진입 조건, 질량당 면적을 함께 최적화해야 합니다.

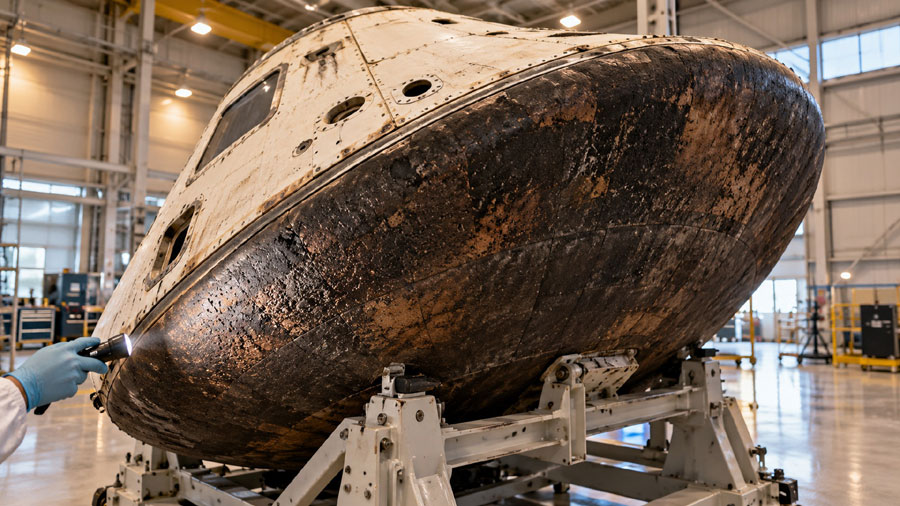

살을 깎아 뼈를 지키는 삭마형 열차폐막(Ablative Heat Shield)
남는 열부하는 열차폐재로 견뎌야 합니다. 온도와 열유속은 서로 다른 양입니다. 열유속은 W/m²처럼 면적당 들어오는 에너지의 속도로 나타내며, 같은 기체 온도에서도 밀도와 흐름에 따라 표면이 받는 열은 달라질 수 있습니다.
아폴로의 아브코트와 PICA 같은 삭마형 열차폐재는 열분해·탄화·물질 손실 등을 이용해 내부로 전달되는 열을 줄입니다. PICA는 페놀 수지를 함침한 탄소 재료이며 탄소 함침 실리콘 복합재가 아닙니다.
- 열분해 흡열 반응: 고온에 노출된 표면의 페놀 수지가 화학적으로 분해되면서 막대한 양의 열(흡열 반응)을 삼킵니다.
- 가스 분출 차단막: 분해되며 발생한 기체가 차폐막의 다공성 틈새로 뿜어져 나오면서, 외부의 뜨거운 공기가 표면에 직접 닿지 못하도록 밀어내는 공기역학적 방어막을 칩니다.
- 탄화 단열층 형성: 표면이 타면서 생기는 다공성 탄소 찌꺼기(Char layer)는 열전도율이 극도로 낮아 열기가 선체 내부 알루미늄 골조로 침투하는 것을 완벽히 가로막습니다.

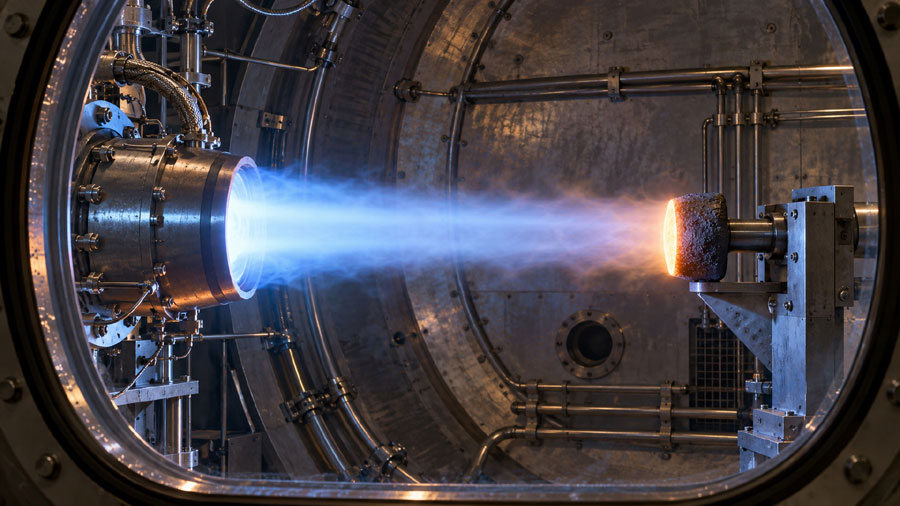

열차폐 설계는 아크 제트 시험과 계산, 비행 자료를 함께 이용해 검증합니다. 시험은 실제 환경을 근사하고 모형의 오차를 줄이는 과정입니다. 모든 임무를 수천 번 시험해 삭마량을 오차 없이 계산한다는 뜻은 아닙니다.
재진입의 빛은 빠른 비행체와 대기가 에너지를 교환한 흔적입니다. 충격파 뒤의 뜨거운 기체와 열차폐재의 변화가 함께 보일 수 있습니다. 따라서 불덩이처럼 보인다는 관찰만으로 표면 온도나 마찰의 기여를 하나의 수치로 정할 수는 없습니다.
자료 근거
- NASA, Thermal Protection Materials Branch — Low Density Ablators — PICA와 다른 저밀도 삭마재의 재료 구성.
- NASA, Thermal Protection Materials Branch — Testing and Fabrication — 열차폐재의 제작과 시험.
